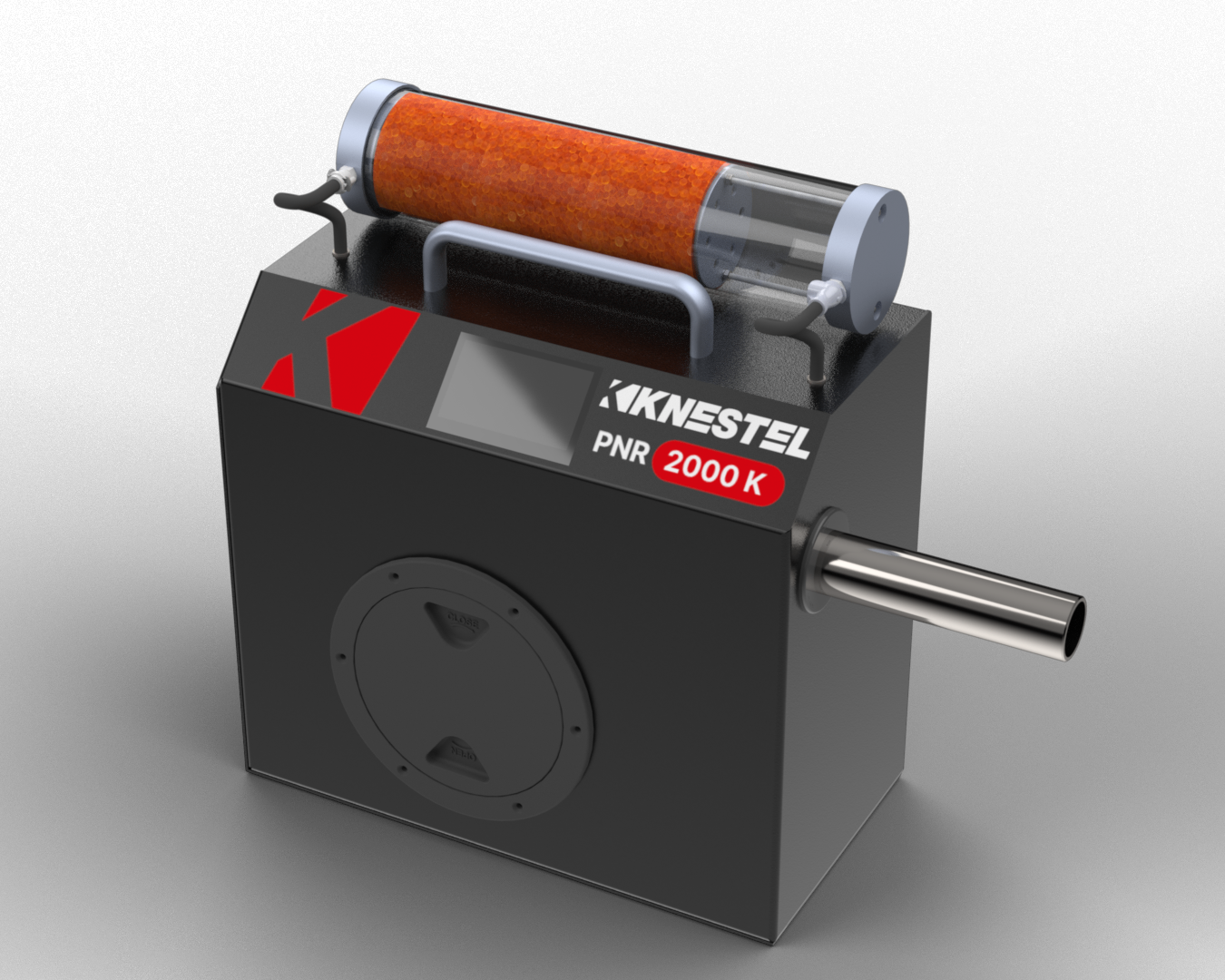

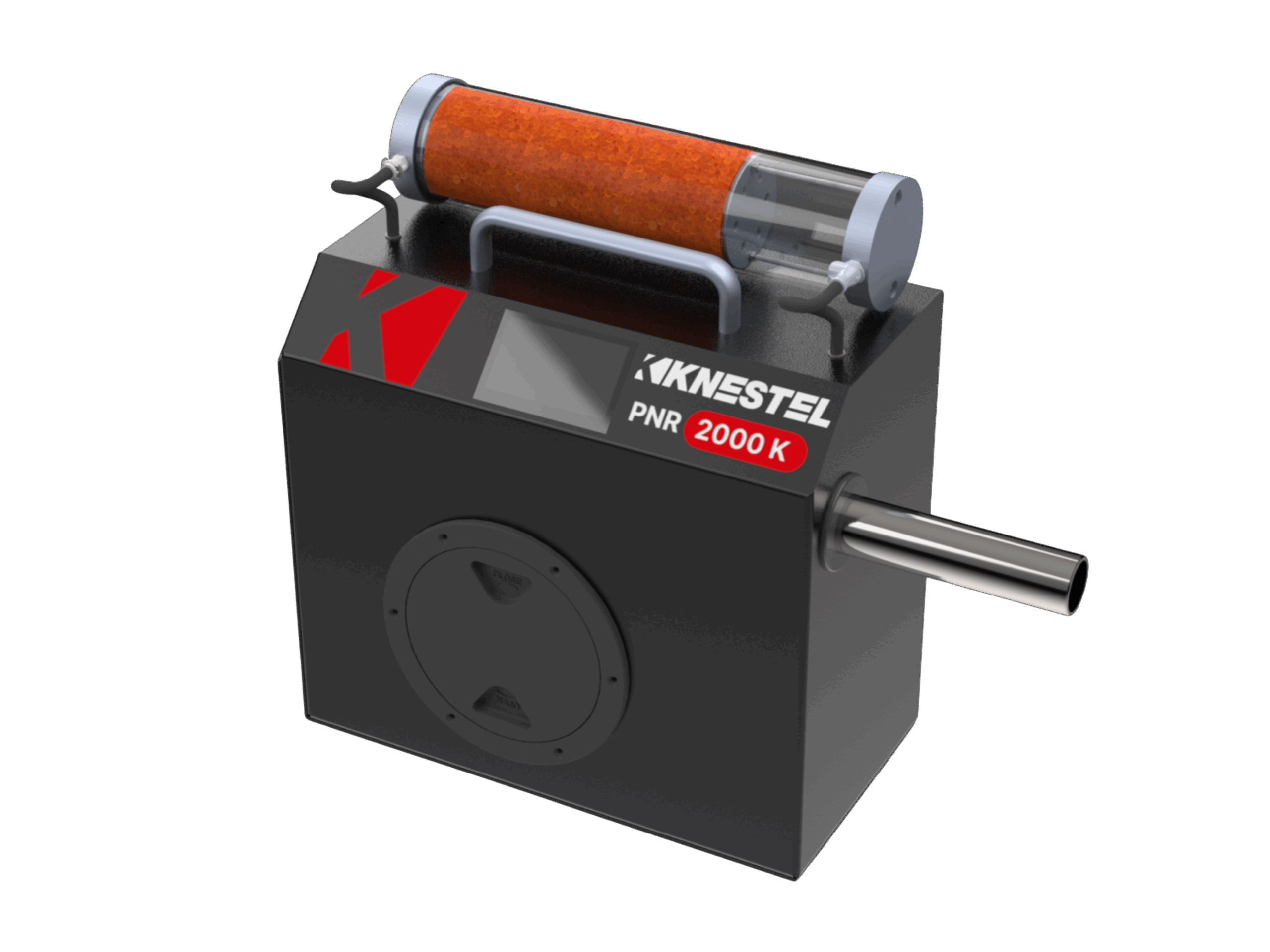

PN Referenz Kalibrator PNR 2000 K
Weiterentwickelte Version für präzise Partikelkalibrierung | Kalibrierung von Abgas-Partikelmessgeräten
Der PNR 2000 ist die neue Generation unseres PN-Referenzkalibrators. Der Salzpartikel Generator wurde speziell für moderne PN- und NPTI-Anwendungen entwickelt und ersetzt das bisherige Modell durch verbesserte Mobilität, reduzierte Wartung und erweiterte Monitoringfunktionen.
Basierend auf stabiler NaCl-Aerosol-Technologie erzeugt der PNR 2000 reproduzierbare Referenzkonzentrationen für Labor- und Feldanwendungen.
Kompakt & mobil
Mit optionalem Batteriebetrieb
2000 K Partikel
Partikel Generierung von bis zu 2.000.000 #/cm³
Aerosol aus 0,9% NaCl
stabilere Aerosolerzeugung
Details zum Funktionsprinzip
Der PNR 2000 K erzeugt ein polydisperses, thermisch stabiles NaCl-Aerosol mit definierter Partikelgröße und einstellbarer Referenzkonzentration.
Die mittlere Partikelgröße wird kontinuierlich überwacht und geregelt.
Ein integrierter Partikelzähler mit Selbsttestfunktion stellt die interne Qualitätssicherung sicher.
Die Clean Charging Technology sorgt für eine stabile Partikelaufladung bei reduziertem Wartungsaufwand.
Technische
Details
- Referenz Konzentration: 50.000 #/cm³ - 2.000.000 #/cm³
- Schnelle Aufwärmphase für effiziente Kalibrierprozesse
- Aerosolerzeugung mit 0,9 % NaCl-Lösung
- Clean Charging Technology für reduzierten Wartungsaufwand
- Kompaktes, robustes Gehäuse mit integrierten Zurrpunkten
- Batteriebetrieb möglich für mobile Einsätze
- Simultane Kalibrierung mehrerer Geräte
- Kontinuierliche Überwachung der mittleren Partikelgröße
- Integrierter Partikelzähler mit Selbsttestfunktion
- Unempfindlich gegenüber Änderungen der Umgebungsfeuchte
- In bestehende Infrastruktur integrierbar
Anwendungs-bereiche
- Kalibrierung von Abgas-Partikelmessgeräten
- Erstkalibrierung im Labor
- Feldkalibrierung in den Werkstätten
- als Test- und Kalibriergerät bei Reparaturen
- Validierung von NPTI-Systemen
- Emissionsprüfstände
- Laborqualifizierung
- Mobile Prüfanwendungen
- Serien- und Entwicklungsprüfungen
Bereit für die nächste Generation der PN-Kalibrierung?
Der PNR 2000 kombiniert stabile Salz-Aerosol-Technologie mit hoher Mobilität und reduziertem Wartungsaufwand. Sprechen Sie mit unseren Experten über Ihre Anforderungen – wir unterstützen Sie bei Auswahl, Integration und Validierung.
Highlights
des PNR 2000 K
Mobilität/Gehäuse:
Kompakt & rugged, integrierte Zurrpunkte (optional Trolley)
Partikel Generierung:
maximierte Partikel Generierung von bis zu 2.000.000 #/cm³
Batteriebetrieb:
optional batteriebetrieben möglich für maximale Flexibilität
Parallelbetrieb
für Kalibrierung von mehreren Geräten gleichzeitig geeignet
| MERKMAL | VORGÄNGERMODELL | PNR 2000 |
|---|---|---|
| Mobilität / Gehäuse | Eher stationär ausgelegt | Kompakt & rugged, integrierte Zurrpunkte (optional Trolley) |
| Partikel Generierung | 1 Mio. Partikel | 2 Mio. Partikel |
| Batteriebetrieb | Nicht vorgesehen | Optional möglich |
| Kalibrierung mehrerer Geräte | Eingeschränkt | Für mehrere Geräte gleichzeitig geeignet |
| Partikelgrößen-Überwachung | Basisfunktion | Kontinuierliches Monitoring & Regelung |
Interesse
geweckt?
FAQ zum PN Referenzkalibrator mit Salzpartikel Generator
Was ist der PN-Referenzkalibrator PNR 2000 K?
Der PNR 2000 K ist ein mobiles Referenzgerät von KNESTEL zur Kalibrierung von PN-Messgeräten (Partikelanzahl). Es ist das Nachfolgermodell des PNR 1000K und kombiniert einen NaCl-Aerosolgenerator (0,9% Kochsalzlösung) mit integrierter Überwachung der relevanten Partikelparameter und unterstützt die Kalibrierung mehrerer Geräte parallel.
Welche Referenzbereiche deckt der PNR 2000 K ab?
Referenzkonzentration: 50.000 bis 2.000.000 #/cm³
Mittlere Partikelgröße: 70 nm oder 80 nm mit ±5 nm Stabilität
Optional: 50 nm
Volumenstrom: mindestens 7 l/min (höher auf Anfrage)
Warum ist die Kalibrierung von PN-Messgeräten erforderlich?
Ab dem 1. Januar 2023 umfasst die Abgasuntersuchung (HU/AU) gemäß den EU-Vorschriften für Euro 5b/Vb- und Euro 6/VI-Fahrzeuge mit Selbstzündungsmotoren auch die Zählung von Ruß/Partikeln. Der Kalibrierungsprozess und die Konformitätsbewertung von Partikelzählgeräten müssen bestimmten Richtlinien entsprechen, darunter die AU-Gerätekalibrierungsrichtlinie [VkBl 11/2021-Nr. 131] und die Akkreditierung nach DIN EN ISO/IEC 17025. Das PNR 2000 K ist das Nachfolgemodell des PNR 1000 K von KNESTEL und beide Geräte wurden entwickelt, um diese Anforderungen zu erfüllen.
Was sind die wichtigsten Merkmale und Highlights des PNR 2000 K?
Zu den wichtigsten Vorteilen/Funktionen des Referenzkalibrators von KNESTEL gehören:
- Möglichkeit zur gleichzeitigen Kalibrierung mehrerer Partikelmessgeräte.
- Robuster Transportkoffer mit Platz für zusätzliches Zubehör.
- Rückverfolgbarkeit gemäß EN 17025 – ideal für amtliche Abgasuntersuchungen.
- Integrierte Selbsttestfunktion (ohne Partikelerzeugung).
- Überwachung der durchschnittlichen (mittleren) Partikelgröße.
- Verwendung eines Partikelzählers ohne gefährliche Materialien oder teure Verbrauchsmaterialien.
- Aerosolerzeugung über eine kostengünstige Kochsalzlösung (NaCl).
- Geringer Wartungsaufwand durch berührungslose Messtechnik und eine sogenannte Clean Charging Technology.
Der PNR 2000 bietet mehrere entscheidende Weiterentwicklungen:
- Deutlich verkürzte Aufwärmphase
- Aerosolerzeugung mit 0,9 % NaCl-Lösung statt gesundheitsschädlichem Ruß
- Reduzierter Wartungsaufwand durch Clean Charging Technology
- Kompaktes, robustes Gehäuse mit integrierten Zurrpunkten
- Optionaler Batteriebetrieb für mobile Anwendungen
- Gleichzeitige Kalibrierung mehrerer Geräte möglich
- Kontinuierliche Überwachung und Regelung der mittleren Partikelgröße
Integrierter Partikelzähler mit Selbsttestfunktion
Hohe Stabilität auch bei Änderungen der Umgebungsfeuchte
In welchen Szenarien oder Bereichen wird das PNR 2000 K eingesetzt?
- Kalibrierung von Abgaspartikelmessgeräten (PN-Geräten)
- Erstkalibrierung im Labor
- Feldkalibrierung in Kfz-Werkstätten
- Einsatz als Test- und Kalibrierungswerkzeug bei Reparaturen
- Parallel-Kalibrierung mehrerer Geräte
- Prüfstände und Entwicklungsumgebungen
- LaboranwendungenMobile Service- und Feldanwendungen
- Qualitätssicherung und Validierung von Messsystemen
Welche Konformitäts-/Normstandards erfüllt dieser Kalibrator?
- AU-Gerätekalibrierungsrichtlinie [VkBl. 11/2021-Nr. 131] für die Kalibrierung von Partikelzählgeräten.
- Anforderung der VkBl. 24/2020-Nr. 190 für die Kalibrierung durch einen nach DIN EN ISO/IEC 17025 akkreditierten Dienstleister.
Ist das Gerät wartungsintensiv?
Der Wartungsaufwand ist relativ gering, aber einige Arbeiten sind erforderlich, um einen ordnungsgemäßen Betrieb zu gewährleisten:
- Regelmäßige Reinigung oder Spülung der NaCl-Generator-Düse.
- Überprüfung von Schläuchen, Behältern oder Anschlüssen auf Undichtigkeiten.
- Ersetzen oder Nachfüllen des Trockenmittels (Kieselgel) bei Bedarf (gemäß Handbuch).
- Sicherstellen, dass die NaCl-Lösung korrekt und sauber ist.
- Bei Bedarf Software-Updates von KNESTEL installieren.
Was ist im Lieferumfang enthalten und welches Zubehör ist optional?
Die Bedienungsanleitung/das Benutzerhandbuch ist im Lieferumfang enthalten. Einige Ersatzteile und Zubehörteile sind:
- Silicagel zum Trocknen (Trockenmittel).
- Einschraubflaschen für NaCl-Lösung.
- Die Düse (unterer/oberer Teil) des Salzgenerators.
- Ein Display (Touchscreen) und Schnittstellen (z. B. RS-232, USB) für Systemparameter, Firmware-/Software-Updates.
Optional:
Batteriebetrieben lieferbar
mit Transport Trolley
50 nm-Option und/oder höherer Volumenstrom
Welche Unterstützung bietet KNESTEL?
Der Full-Service-Support umfasst: Erstberatung, OEM-Anpassung, Integrationsservices, Software zur Einhaltung von Richtlinien, Schulungen, White Papers, Benutzerhandbücher, FAQs und laufende Wartungsberatung. Wir helfen Ihnen, den Partikelzähler effektiv in Ihre Abgastests und -untersuchungen zu integrieren.
